EGR — jak działa zawór i co powoduje jego zabrudzenie

Najczęstsze objawy zabrudzonego zaworu EGR to nierówna praca silnika, szarpanie podczas przyspieszania, spadek mocy, kontrolka silnika albo przejście w tryb awaryjny. Nie są to jednak symptomy przypisane wyłącznie EGR — podobnie może zachowywać się auto z nieszczelnym dolotem, uszkodzonym czujnikiem MAF/MAP, problemem z podciśnieniem, turbosprężarką lub DPF-em.

Przed czyszczeniem albo wymianą zaworu warto odczytać błędy OBD i sprawdzić parametry bieżące. Sam kod dotyczący recyrkulacji spalin nie przesądza jeszcze, że winny jest mechanicznie zapchany zawór.

Jak działa zawór EGR?

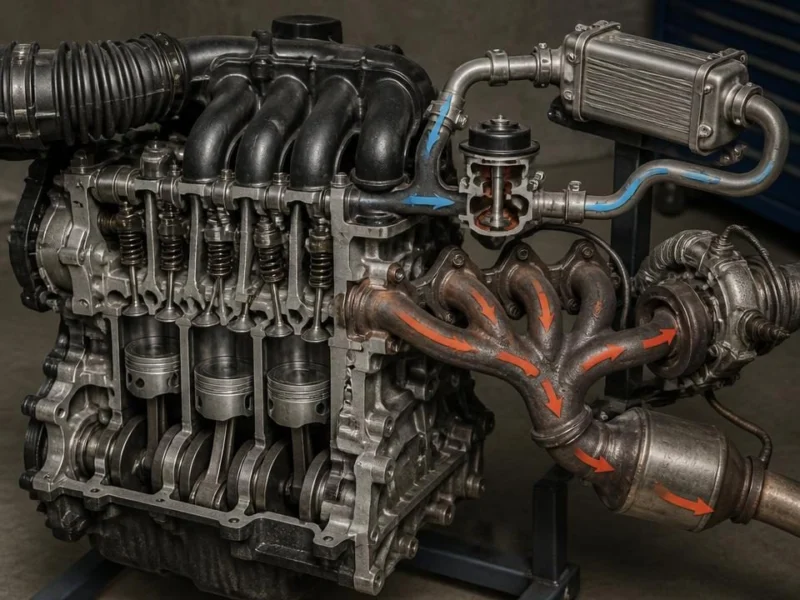

EGR to układ recyrkulacji spalin. Jego zawór kieruje kontrolowaną część spalin z układu wydechowego z powrotem do dolotu. Dzięki temu w określonych warunkach spalania obniża się temperatura w cylindrach, co pomaga ograniczać powstawanie tlenków azotu (NOx).

Stopniem otwarcia zaworu steruje sterownik silnika. Bierze przy tym pod uwagę między innymi temperaturę jednostki napędowej, obroty, obciążenie i zapotrzebowanie na powietrze. W nowoczesnych samochodach EGR może być sterowany elektrycznie lub podciśnieniowo, a w wielu dieslach współpracuje również z chłodnicą spalin. Zasady działania i zależności diagnostyczne opisuje materiał techniczny HELLA dotyczący elektrycznego zaworu EGR.

Układ występuje przede wszystkim w silnikach Diesla, ale stosuje się go także w części silników benzynowych. Nie każdy silnik benzynowy ma jednak identyczną konstrukcję recyrkulacji spalin, dlatego procedura sprawdzenia zależy od konkretnej jednostki napędowej.

Dlaczego zawór EGR się brudzi?

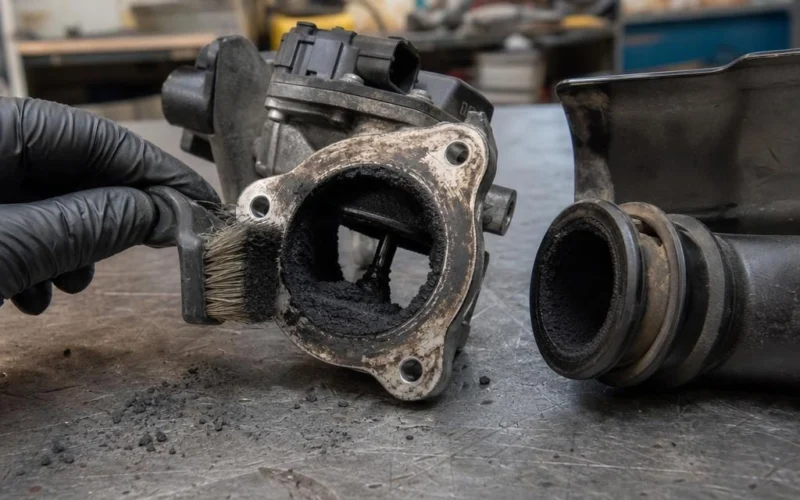

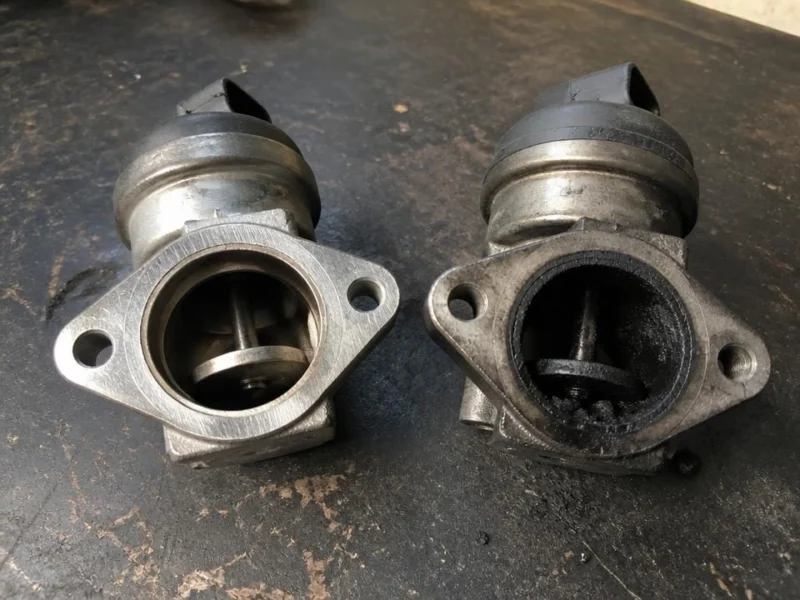

Przez EGR przepływają spaliny zawierające sadzę. Gdy połączą się one z mgłą olejową obecną w dolocie, powstaje lepki nagar osadzający się na grzybku zaworu, jego kanale oraz kolektorze dolotowym. Z czasem mechanizm może zacząć pracować z oporem, niedomykać się albo nie otwierać w wymaganym zakresie.

Problem częściej dotyczy diesli eksploatowanych głównie na krótkich odcinkach, gdy silnik nie osiąga regularnie temperatury roboczej. Nie oznacza to jednak, że każda jazda miejska automatycznie „zapycha EGR”. Szybkie ponowne odkładanie się osadów może wskazywać też na nadmiar oleju w dolocie, kłopot z turbosprężarką, układem odpowietrzania skrzyni korbowej, wtryskiem albo DPF-em.

Motorservice wskazuje, że źródłem problemu mogą być zarówno osady sadzy i oleju, jak i usterki w otoczeniu układu recyrkulacji. Warto więc traktować zabrudzenie jako skutek do sprawdzenia, a nie zawsze jako pierwotną przyczynę awarii. Więcej o tych zależnościach zawiera opracowanie Motorservice o układach emisji i diagnostyce OBD.

Objawy zabrudzonego EGR: zawór otwarty a zawór zamknięty

To, jak zachowuje się samochód, zależy przede wszystkim od tego, w jakiej pozycji zawór się zablokował. EGR niedomknięty wpuszcza spaliny do dolotu wtedy, gdy silnik powinien dostawać głównie świeże powietrze. Z kolei zawór zamknięty lub otwierający się zbyt słabo może wywołać błąd niewystarczającego przepływu recyrkulacji.

Objawy zabrudzonego EGR: zawór otwarty a zawór zamknięty

Objaw	Możliwy stan EGR	Inne możliwe przyczyny	Co sprawdzić
Falowanie obrotów, gaśnięcie na postoju	Zawór otwarty lub niedomknięty	Nieszczelność dolotu, przepustnica, MAF	Parametry EGR, szczelność dolotu, przepustnicę
Szarpanie przy ruszaniu lub niskich obrotach	Zacinający się mechanizm	Wtryski, zapłon w benzynie, podciśnienie	Kody błędów i wartości rzeczywiste
Spadek mocy, tryb awaryjny	Brak właściwego przepływu EGR	Turbo, MAP, MAF, DPF, sterowanie zaworem	Ciśnienie doładowania, przepływ powietrza, dolot
Czarny dym w dieslu	Nieprawidłowa recyrkulacja możliwa	Wtrysk, turbo, dolot, filtr powietrza	Cały układ dolotowo-wydechowy
Kontrolka silnika	Możliwy błąd EGR	Czujniki, wiązka, podciśnienie, DPF	Pełny odczyt kodów i danych bieżących

W przypadku zaworu zablokowanego w pozycji otwartej szczególnie typowe są nierówne obroty, słabsza reakcja na gaz, trudniejszy rozruch lub gaśnięcie. Gdy EGR pozostaje zamknięty, silnik może pracować pozornie poprawnie, lecz sterownik może wykryć zbyt mały przepływ spalin i zapisać błąd.

EGR diesel: objawy, które łatwo pomylić z DPF-em lub turbiną

W dieslu układ EGR pracuje w bezpośrednim sąsiedztwie dolotu, turbodoładowania i układu oczyszczania spalin. Dlatego spadek mocy, dymienie czy tryb awaryjny mogą mieć więcej niż jedno źródło. DPF i związane z nim podwyższone przeciwciśnienie, nieszczelność dolotu oraz usterka turbosprężarki mogą powodować podobne objawy albo wpływać na parametry przepływu wykorzystywane w diagnostyce EGR. Elementy te należy więc sprawdzać równolegle, zamiast automatycznie uznawać, że problem dotyczy wyłącznie zaworu EGR.

Jeżeli po czyszczeniu zaworu błąd wraca, nie należy od razu montować kolejnego EGR-u. Trzeba sprawdzić, czy w kanałach dolotowych, chłodnicy EGR lub kolektorze nie ma dużej ilości osadu oraz czy sterownik otrzymuje wiarygodne dane z czujników. MAHLE zaleca przy naprawach EGR kontrolę między innymi dolotu, przepustnicy, DPF-u, turbosprężarki, czujników oraz połączeń elektrycznych. Szczegóły opisuje biuletyn techniczny MAHLE dotyczący zaworu i chłodnicy EGR.

Jak potwierdzić, że problemem jest EGR?

Rzetelna diagnostyka powinna połączyć odczyt błędów z kontrolą parametrów rzeczywistych oraz oględzinami układu. Sam demontaż zaworu jako pierwszy krok bywa niepotrzebny, zwłaszcza gdy przyczyną jest przerwany przewód, wadliwa wtyczka albo problem z podciśnieniem.

1. Odczytaj błędy OBD i zachowaj ich pełną treść wraz z danymi zapisanymi w chwili wystąpienia błędu.
2. Porównaj wymagane i rzeczywiste wartości położenia EGR, przepływu powietrza oraz ciśnienia w dolocie — jeśli dany sterownik je udostępnia.
3. Sprawdź przewody podciśnienia, złącza, wiązkę elektryczną i stan wtyczki zaworu.
4. Skontroluj szczelność dolotu, działanie przepustnicy oraz odczyty czujników MAF i MAP.
5. Oceń stan zaworu po demontażu dopiero wtedy, gdy wcześniejsze kontrole wskazują na problem mechaniczny lub z przepływem.

W diagnostyce mogą występować kody z grupy P0400–P0409, lecz ich znaczenie i procedura potwierdzenia zależą od marki, silnika oraz oprogramowania sterownika. Materiał Motorservice o odszukiwaniu błędów układu EGR podkreśla, że przed wymianą elementu należy wykluczyć problemy z przewodami, czujnikami i przepływem powietrza.

Czyszczenie EGR — kiedy ma sens?

Czyszczenie EGR ma uzasadnienie, gdy zawór jest zabrudzony nagarem, ale jego napęd, czujnik położenia i mechanizm sterujący pozostają sprawne. W takim przypadku usunięcie osadów może przywrócić płynny ruch elementu i prawidłowy przepływ spalin.

Skuteczność czyszczenia bez demontażu jest ograniczona i zależy od konstrukcji układu oraz miejsca nagromadzenia osadów. Nie jest to metoda uniwersalnie zalecana ani zamiennik kontroli mechanizmu, kanałów i gniazda zaworu. Preparaty podawane do dolotu mogą mieć ograniczone działanie na część zanieczyszczeń, ale nie ma pewności, że usuną twardy nagar lub odblokują zawór. Nie naprawią też zużytego silniczka elektrycznego, uszkodzonego czujnika ani nieszczelnej membrany w konstrukcjach pneumatycznych. Takiego czyszczenia nie należy wykonywać bez instrukcji producenta dla danego silnika.

Po montażu często trzeba skasować błędy, wykonać jazdę próbną, a w części samochodów przeprowadzić adaptację zaworu testerem. Wymaganie adaptacji zależy od konstrukcji auta i nie powinno być pomijane, jeśli przewiduje je procedura serwisowa.

Kiedy czyszczenie nie wystarczy i potrzebna jest wymiana?

Wymiana lub naprawa innego elementu jest bardziej prawdopodobna, gdy zawór nie reaguje na sterowanie, ma uszkodzony napęd elektryczny, błędnie odczytuje pozycję albo jest mechanicznie zablokowany mimo usunięcia osadów. Dotyczy to również usterek chłodnicy EGR, nieszczelności układu chłodzenia oraz uszkodzeń przewodów i sterowania podciśnieniem.

Warto też ocenić kanały dolotowe i chłodnicę EGR. Sam zawór może zostać wyczyszczony poprawnie, ale jeśli kolektor jest zwężony przez nagar, przepływ nadal będzie niewłaściwy. Szybki nawrót zabrudzenia po naprawie powinien uruchomić diagnostykę źródła oleju w dolocie i stanu układu spalania.

Czego nie robić przy problemach z EGR?

• ❌ Nie zaślepiaj EGR-u „na próbę” bez pełnej diagnostyki. Może to generować kolejne błędy i zmienić działanie układu emisji spalin.
• ❌ Nie zakładaj, że dynamiczna jazda usunie mechaniczne zablokowanie. Jazda może pomóc silnikowi osiągnąć temperaturę roboczą, ale nie zastąpi czyszczenia zaworu unieruchomionego przez twardy osad.
• ❌ Nie wymieniaj EGR-u wyłącznie na podstawie kontrolki. Najpierw sprawdź zasilanie, wiązkę, podciśnienie, MAF/MAP i szczelność dolotu.
• ✓ Szukaj przyczyny nawrotu nagaru. To często ważniejsze niż samo powtórne czyszczenie.

Najczęstsze pytania o zawór EGR

Czy zabrudzony EGR zawsze powoduje kontrolkę silnika?

Nie. Zawór może działać gorzej, ale jeszcze mieścić się w zakresie, który nie zapisze błędu w sterowniku. Z drugiej strony zapalona kontrolka nie potwierdza EGR-u bez odczytu kodów i parametrów.

Czy EGR może powodować problemy z rozruchem?

Może, zwłaszcza gdy pozostaje otwarty i podczas rozruchu dopuszcza za dużo spalin do dolotu. Trudny rozruch ma jednak wiele innych przyczyn, między innymi związanych z akumulatorem, układem paliwowym, świecami żarowymi w dieslu lub zapłonem w benzynie.

Czy zabrudzony EGR ma związek z DPF-em?

Tak, oba układy działają w tym samym obszarze kontroli emisji spalin i mogą wpływać na warunki pracy silnika. Nie oznacza to, że usterka DPF-u automatycznie uszkadza EGR albo odwrotnie — wymagają oddzielnej, lecz powiązanej diagnostyki.

Jak często czyścić EGR?

Nie ma uniwersalnego interwału przebiegowego. Decyzję warto podjąć na podstawie objawów, błędów, parametrów diagnostycznych i stanu zaworu po kontroli, a nie wyłącznie po osiągnięciu określonego przebiegu.
