Jak działa turbosprężarka w samochodzie? Budowa, zasada działania i rodzaje

Turbosprężarka wykorzystuje energię spalin do sprężania powietrza trafiającego do silnika. Dzięki temu w cylindrach może znaleźć się więcej tlenu, więc silnik może spalić odpowiednio większą dawkę paliwa i uzyskać wyższy moment obrotowy oraz moc z danej pojemności.

W potocznym języku mówi się „turbina”, lecz technicznie turbina jest tylko częścią turbosprężarki. Cały układ doładowania obejmuje też między innymi przewody dolotowe, sterowanie ciśnieniem, intercooler i elementy wydechu.

Jak działa turbosprężarka krok po kroku?

Zasada działania turbo w samochodzie jest prosta: spaliny, które i tak opuszczają silnik, wprawiają w ruch wirnik po stronie wydechowej. Ten wirnik jest połączony wspólnym wałem z wirnikiem sprężarki po stronie dolotowej. Taką zasadę pracy opisuje między innymi Garrett Motion.

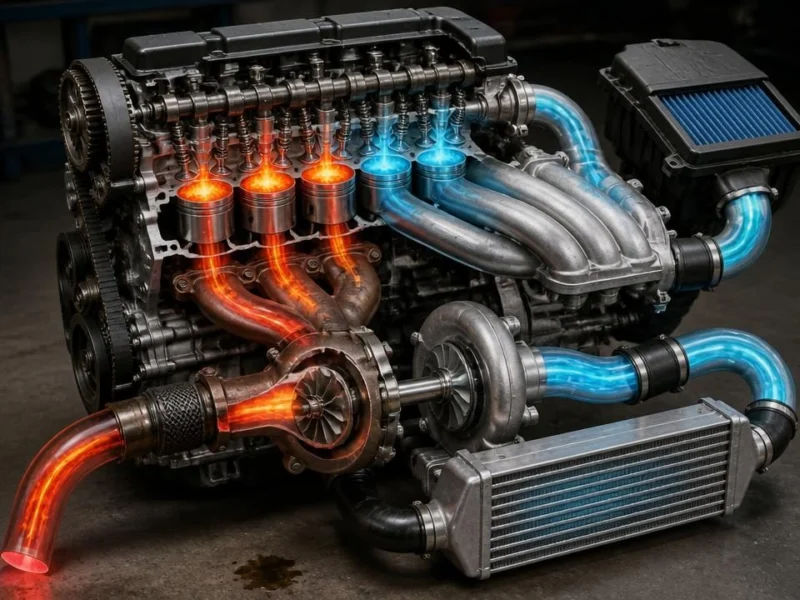

Powietrze:
filtr powietrza → sprężarka → intercooler → kolektor dolotowy → cylindry

Spaliny:
cylindry → kolektor wydechowy → turbina → układ wydechowy
                                  │
                         wspólny wał napędza sprężarkę

1. Silnik zasysa powietrze przez filtr do układu dolotowego.
2. Spaliny po spaleniu mieszanki trafiają do kolektora wydechowego i obudowy turbiny.
3. Strumień spalin rozpędza wirnik turbiny po „gorącej” stronie turbosprężarki.
4. Wał łączy wirnik turbiny z kołem sprężarki po „zimnej” stronie.
5. Koło sprężarki zasysa i spręża świeże powietrze, podnosząc jego ciśnienie.
6. Sprężone powietrze zwykle przechodzi przez intercooler, gdzie oddaje część ciepła.
7. Chłodniejsze, gęstsze powietrze trafia do cylindrów, a sterownik silnika dobiera dawkę paliwa i parametry spalania.

Sprężanie powietrza powoduje wzrost jego temperatury. Dlatego w większości współczesnych silników doładowanych stosuje się intercooler, czyli chłodnicę powietrza doładowującego. Intercooler nie jest częścią samej turbosprężarki, ale istotnym elementem całego układu turbodoładowania.

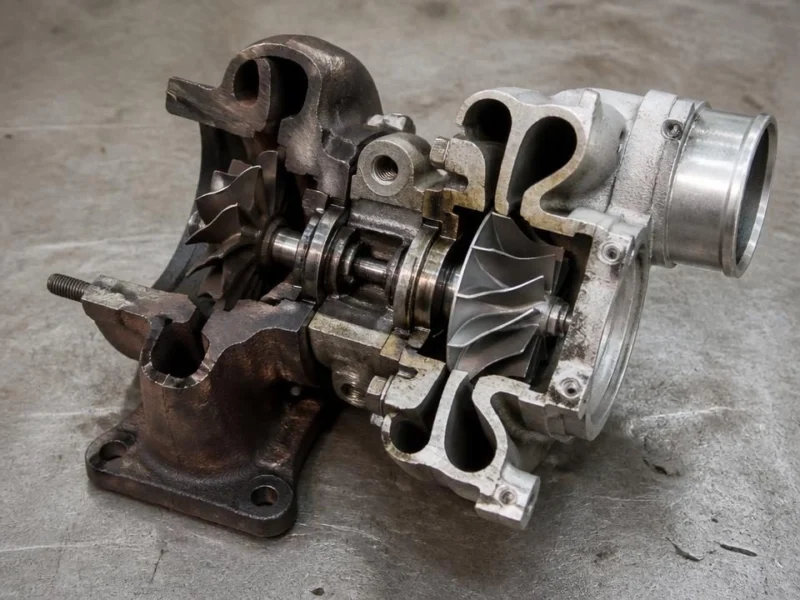

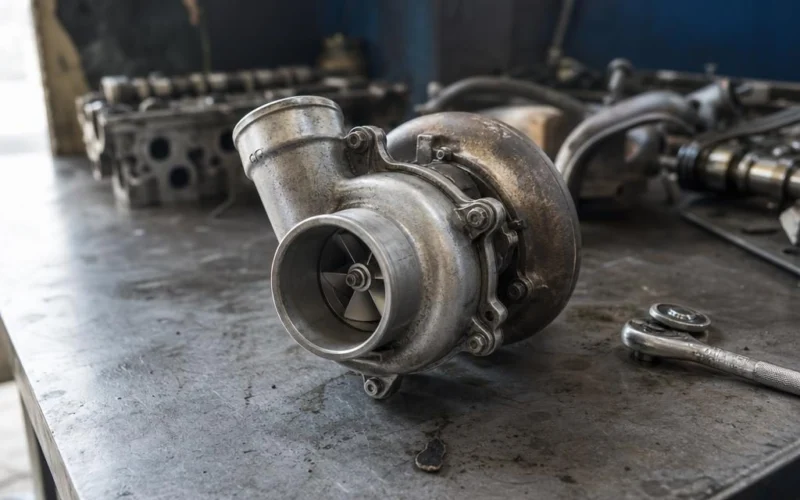

Budowa turbosprężarki

Typowa budowa turbosprężarki składa się z dwóch obudów połączonych częścią środkową. Jedna pracuje w bardzo gorącym strumieniu spalin, druga ma kontakt ze świeżym powietrzem zasysanym przez silnik.

Strona gorąca: turbina i obudowa turbiny

Po stronie wydechowej znajdują się obudowa turbiny oraz wirnik turbiny. Spaliny są kierowane kanałem spiralnym, nazywanym volute, na łopatki wirnika. Ich energia kinetyczna i cieplna wprawia wirnik w obrót.

Geometria obudowy wpływa na sposób, w jaki spaliny docierają do wirnika. Ma znaczenie dla reakcji silnika na gaz, przepływu przy wyższych obrotach i możliwości sterowania doładowaniem. Konstrukcję obudów, w tym rozwiązań twin-scroll, omawia materiał techniczny Garrett Motion.

Rdzeń, wał i łożyskowanie

Centralna część turbosprężarki jest często określana skrótem CHRA lub rdzeniem. Znajdują się w niej wał, łożyska, kanały olejowe oraz elementy uszczelniające. Wał obraca się z bardzo dużą prędkością, dlatego jakość smarowania ma kluczowe znaczenie dla trwałości całego podzespołu.

W zależności od konstrukcji stosuje się między innymi łożyska hydrodynamiczne albo kulkowe. Olej nie tylko smaruje, ale też pomaga stabilizować wał i odbierać ciepło z części środkowej. Różnice między systemami łożyskowania opisuje Garrett Motion.

Strona zimna: sprężarka

Po stronie dolotowej pracuje koło sprężarki i jego obudowa. Wirnik zasysa powietrze od strony filtra, przyspiesza je, a obudowa pomaga zamienić część tej energii na wzrost ciśnienia. Powietrze pod ciśnieniem płynie następnie do intercoolera lub bezpośrednio do kolektora dolotowego, zależnie od konstrukcji silnika.

Co steruje ciśnieniem doładowania?

Turbosprężarka nie może bez ograniczeń zwiększać ciśnienia. Ilość spalin, położenie elementów sterujących, obciążenie silnika i polecenia sterownika muszą być kontrolowane, aby układ pracował w bezpiecznym zakresie.

Wastegate, czyli zawór obejściowy

Wastegate to zawór, który może skierować część spalin z pominięciem wirnika turbiny. Gdy doładowanie osiąga wymagany poziom, otwarcie zaworu ogranicza energię napędzającą turbinę. Jest to częste rozwiązanie w turbosprężarkach o stałej geometrii.

Zmienna geometria VGT/VNT/VTG

W turbosprężarce ze zmienną geometrią po stronie wydechowej pracują ruchome kierownice spalin. Przy małym przepływie mogą kierować spaliny tak, aby skuteczniej napędzały wirnik. Przy większym obciążeniu zmieniają położenie, by układ obsłużył większy przepływ i nie doprowadził do nadmiernego doładowania.

To rozwiązanie poprawia elastyczność w szerokim zakresie obrotów, ale jest bardziej złożone i wrażliwe na problemy z mechanizmem sterującym lub osady po stronie wydechowej. Zmienna geometria nie jest zarezerwowana wyłącznie dla diesli — technologie VTG są stosowane również w wybranych silnikach benzynowych i układach hybrydowych, co wskazuje BorgWarner.

Rodzaje turbosprężarek i układów doładowania

Rodzaje turbosprężarek i układów doładowania

Rozwiązanie	Jak działa	Zalety	Ograniczenia
Stała geometria	Stały kształt kanału spalin, zwykle sterowanie wastegate	Prostsza konstrukcja	Mniejsza elastyczność zakresu pracy
VGT/VNT/VTG	Ruchome kierownice regulują przepływ spalin	Dobra reakcja i szeroki zakres pracy	Większa złożoność sterowania
Twin-scroll	Dwa kanały spalin prowadzą do jednej turbiny	Lepsze wykorzystanie pulsów spalin	Wymaga odpowiedniego kolektora
Bi-turbo / twin-turbo	Dwie turbosprężarki działają równolegle lub sekwencyjnie	Możliwość dobrego pokrycia różnych zakresów obrotów	Więcej elementów i bardziej złożona diagnostyka
Turbo ze wspomaganiem elektrycznym	Układ elektryczny wspiera reakcję doładowania	Może ograniczać odczuwalne opóźnienie	Zależy od konkretnej architektury napędu

Twin-scroll to nie bi-turbo

To jedno z najczęstszych nieporozumień. Twin-scroll oznacza jedną turbosprężarkę z podzieloną drogą spalin w obudowie turbiny. Rozdzielenie kanałów pomaga lepiej wykorzystać impulsy spalin pochodzące z różnych cylindrów.

Bi-turbo lub twin-turbo oznacza natomiast układ z dwiema turbosprężarkami. Mogą być identyczne i pracować równolegle albo mieć różne rozmiary i uruchamiać się zależnie od warunków pracy silnika.

Czy większa turbosprężarka zawsze jest lepsza?

Nie. Większe turbo może zapewnić większy przepływ powietrza przy wysokim obciążeniu, ale często potrzebuje też więcej energii spalin, aby wejść na efektywny zakres pracy. Mniejsza turbosprężarka zwykle szybciej reaguje przy niskich obrotach, lecz może ograniczać przepływ przy wysokim obciążeniu.

Dobór jest kompromisem między reakcją na gaz, momentem w dolnym zakresie, maksymalnym przepływem, temperaturą, trwałością i charakterystyką konkretnego silnika. Dlatego sama wielkość turbo niczego nie mówi o jakości osiągów bez kontekstu całego układu.

Turbo, kompresor mechaniczny i elektryczne wspomaganie — nie myl tych pojęć

W każdym z tych rozwiązań celem jest dostarczenie większej masy powietrza do cylindrów. Różnią się jednak źródłem napędu, reakcją na zmianę obciążenia, złożonością i wymaganiami dla instalacji pojazdu.

Czy turbosprężarka działa dopiero od określonych obrotów?

Spaliny napędzają wirnik, gdy silnik pracuje, więc turbo nie „włącza się” nagle jak przełącznik. Przy małym obciążeniu przepływ spalin jest jednak niewielki, a ciśnienie doładowania może być mało odczuwalne. Wraz ze wzrostem obciążenia i przepływu spalin turbosprężarka zwykle osiąga zakres, w którym wyraźniej wspiera silnik.

Tak zwany turbo lag, czyli opóźnienie reakcji doładowania, zależy od wielu czynników: wielkości turbosprężarki, rodzaju sterowania, pojemności silnika, przełożeń, aktualnych obrotów i obciążenia. Nie da się uczciwie ocenić go wyłącznie po tym, czy auto ma „jedno turbo” albo „dwa turbo”.

Objawy problemów z układem doładowania

Spadek mocy nie jest automatycznym dowodem uszkodzenia turbosprężarki. Podobne objawy może powodować nieszczelny przewód dolotowy, uszkodzony czujnik, problem z elektrozaworem sterującym, zabrudzony filtr powietrza, usterka EGR, elementów wydechu albo sam silnik.

• wyraźnie słabsze przyspieszenie lub przechodzenie silnika w tryb awaryjny,
• nietypowy świst, wycie albo dźwięk ocierania podczas przyspieszania,
• dymienie z wydechu, zależne od rodzaju silnika i przyczyny usterki,
• ślady oleju w dolocie lub zauważalny ubytek oleju,
• błędy związane z ciśnieniem doładowania podczas diagnostyki komputerowej.

Olej w przewodach dolotowych również nie przesądza sam w sobie o awarii turbo. Niewielkie ilości mogą mieć różne źródła, dlatego potrzebna jest ocena szczelności dolotu, odmy, ciśnienia doładowania i stanu całego układu.

Jak dbać o turbosprężarkę?

Najważniejsze jest stosowanie oleju o specyfikacji przewidzianej przez producenta silnika oraz wymiana oleju i filtra zgodnie z właściwym harmonogramem. Zanieczyszczony, nieodpowiedni albo zbyt stary olej może przyspieszać zużycie łożyskowania i pogarszać odprowadzanie ciepła.

• Nie obciążaj mocno zimnego silnika, zanim olej nie osiągnie warunków normalnej pracy.
• Kontroluj poziom oleju i reaguj na jego nietypowy ubytek.
• Nie ignoruj nieszczelności dolotu, błędów sterowania ani hałasów.
• Po jeździe pod dużym obciążeniem unikaj natychmiastowego gaszenia silnika, jeśli instrukcja pojazdu zaleca inną procedurę.
• Nie stosuj uniwersalnej zasady długiego „chłodzenia turbo” na postoju po każdej trasie — potrzeba zależy od konstrukcji i warunków jazdy.

Przy podejrzeniu problemu szukaj usługi określonej jako diagnostyka układu doładowania. Rzetelna kontrola powinna obejmować odczyt błędów, parametry rzeczywiste, szczelność dolotu i intercoolera, sterowanie wastegate lub VGT oraz ocenę układu smarowania. Dopiero po takiej diagnostyce można rozsądnie decydować, czy potrzebna jest naprawa, regeneracja turbosprężarki czy usunięcie innej przyczyny.

Najczęstsze pytania

Czy turbo zwiększa moc bez dodatkowego zużycia paliwa?

Nie należy traktować turbo jako „darmowej” mocy. Umożliwia ono uzyskanie większej mocy z danej pojemności, ale przy wysokim obciążeniu silnik potrzebuje odpowiednio więcej paliwa. Rzeczywiste spalanie zależy przede wszystkim od konstrukcji silnika i stylu jazdy.

Czy diesel zawsze ma zmienną geometrię?

Nie. W wielu dieslach stosowano lub stosuje się VGT/VNT, ale nie jest to reguła dla każdego silnika. Spotyka się też turbosprężarki ze stałą geometrią i wastegate.

Czy można jeździć z uszkodzonym turbo?

Nie warto ryzykować, zwłaszcza przy nagłym hałasie, dymieniu, wycieku oleju lub silnym spadku mocy. Objaw może dotyczyć nie tylko turbosprężarki, ale dalsza jazda bez rozpoznania przyczyny może zwiększyć zakres i koszt naprawy.
