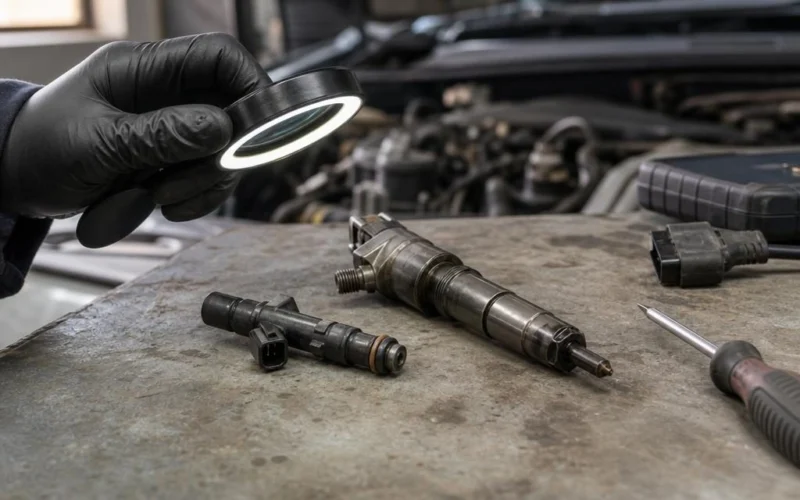

Objawy zużytych wtryskiwaczy benzynowych i Diesla

Objawy uszkodzonych wtryskiwaczy — nierówna praca silnika, trudny rozruch, szarpanie, dymienie czy wzrost spalania — nie potwierdzają jeszcze awarii wtrysku. Podobne symptomy mogą powodować świece, cewki, pompa paliwa, filtr, nieszczelny dolot, wiązka elektryczna albo problem z kompresją. Najpierw obejrzyj układ pod kątem wycieków i odczytaj kody OBD, a potem dobierz test do rodzaju silnika oraz objawu; nie wymieniaj wtryskiwacza wyłącznie na podstawie kodu błędu lub korekt.

Objawy wtryskiwacza to wskazówka, nie diagnoza

Wtryskiwacz może być zabrudzony lub częściowo niedrożny, nieszczelny, uszkodzony elektrycznie albo zużyty mechanicznie. Każdy z tych problemów daje nieco inne symptomy, ale wiele z nich pokrywa się z objawami usterek poza układem paliwowym.

Znaczenie ma także konstrukcja silnika. Inaczej diagnozuje się wtrysk pośredni benzyny, inaczej bezpośredni wtrysk GDI, układ common rail, pompowtryskiwacze czy wtryskiwacze piezoelektryczne. Dlatego nie ma jednej prawidłowej wartości korekty, ciśnienia paliwa ani przelewu dla wszystkich samochodów.

Przed wizytą w warsztacie warto zapisać, kiedy występuje problem:

• na zimnym silniku, po rozgrzaniu czy w obu sytuacjach,
• na biegu jałowym, przy przyspieszaniu czy pod obciążeniem,
• na jednym cylindrze czy w całym silniku,
• czy zapala się kontrolka silnika, pojawia się dym albo zapach paliwa.

Producent części Hella wymienia m.in. problemy z rozruchem, nierówną pracę, spadek mocy, wzrost zużycia paliwa i pogorszenie składu spalin jako możliwe symptomy usterek wtryskiwaczy. Są to jednak objawy ogólne, wymagające dalszej diagnostyki: opis działania i kontroli wtryskiwaczy Hella.

Objawy uszkodzonych wtryskiwaczy benzynowych

Nierówna praca, wypadanie zapłonu i szarpanie

Jeżeli silnik benzynowy pracuje nierówno, szarpie i sterownik zapisuje wypadanie zapłonu na jednym cylindrze, wtryskiwacz jest tylko jedną z możliwych przyczyn. Bardzo często winna okazuje się świeca zapłonowa, cewka, uszkodzone złącze elektryczne albo problem z kompresją.

Przy błędzie dotyczącym konkretnego cylindra rozsądna kolejność jest prosta: odczyt kodów i parametrów bieżących, kontrola świecy, a następnie zamiana cewki między cylindrami. Jeżeli objaw „przeniesie się” wraz z cewką, podejrzenie wtryskiwacza wyraźnie słabnie. Gdy zapłon jest sprawny, mechanik może sprawdzić sterowanie wtryskiwaczem, jego oporność zgodnie z dokumentacją auta, szczelność oraz kompresję cylindra.

Trudny rozruch, zapach benzyny i wzrost spalania

Zapach benzyny w komorze silnika, pod autem albo we wnętrzu wymaga szybkich oględzin. Przyczyną może być zewnętrzny wyciek z przewodu, połączenia, listwy paliwowej lub uszczelnienia wtryskiwacza. Inny przypadek to wtryskiwacz nieszczelny od strony cylindra, potocznie nazywany lejącym — może podawać paliwo wtedy, gdy nie powinien.

Lejący wtryskiwacz może utrudniać rozruch, powodować nierówną pracę po uruchomieniu, nadmierne spalanie oraz rozcieńczanie oleju paliwem. Jednak podobne trudności z rozruchem może powodować spadek ciśnienia w układzie paliwowym, pompa, czujnik temperatury, czujnik położenia wału lub problem zapłonowy.

Jeżeli poziom oleju rośnie albo olej wyraźnie pachnie paliwem, nie traktuj tego jako objawu do obserwacji przez kolejne tygodnie. Paliwo pogarsza właściwości smarne oleju, a przyczynę trzeba ustalić przed dalszą eksploatacją.

Spadek mocy i objawy tylko po rozgrzaniu

Usterka pojawiająca się wyłącznie na ciepłym silniku może dotyczyć wtryskiwacza lub jego wiązki, ale także cewki, czujnika, nieszczelności dolotu albo problemu mechanicznego nasilającego się po rozszerzeniu elementów silnika. W samochodzie z bezpośrednim wtryskiem dochodzą również zagadnienia związane z obwodem niskiego i wysokiego ciśnienia paliwa.

Nie warto dobierać testu według uniwersalnych wartości znalezionych w internecie. Procedura, zakres pomiaru oraz wartości graniczne muszą odpowiadać konkretnemu silnikowi.

Objawy uszkodzonych wtryskiwaczy Diesla

Długi rozruch, nierówna praca i gaśnięcie

W Dieslu z common rail długie kręcenie rozrusznikiem nie oznacza od razu uszkodzonych wtrysków. Najpierw sprawdza się stan akumulatora i prędkość obrotową podczas rozruchu, filtr paliwa, ewentualne zapowietrzenie oraz obwód niskiego ciśnienia. Kolejny etap to ocena, czy podczas rozruchu powstaje wymagane przez sterownik ciśnienie w szynie.

Dopiero potem ma sens test przelewowy, nazywany też testem nadmiernego powrotu paliwa. Materiały Delphi dotyczące problemów z rozruchem wskazują potrzebę rozdzielenia diagnostyki strony niskiego i wysokiego ciśnienia oraz sprawdzenia nadmiernego przepływu powrotnego: diagnostyka trudnego rozruchu układu wtryskowego według Delphi.

Dymienie, stukanie, brak mocy i wyższe spalanie

Dymienie, twardsza praca silnika, spadek mocy i większe zużycie paliwa mogą towarzyszyć problemom z dawkowaniem paliwa. Kolor dymu ani sam odgłos pracy nie pozwalają jednak uczciwie wskazać jednego winowajcy.

Przyczyną mogą być także EGR, nieszczelny dolot, turbodoładowanie, filtr paliwa, pompa wysokiego ciśnienia, ograniczony dopływ powietrza, niska kompresja lub usterka instalacji elektrycznej. Szczególnie ważne jest sprawdzenie pompy i czystości układu, gdy w paliwie lub filtrze pojawią się zanieczyszczenia po uszkodzeniu elementów pompy. W takiej sytuacji wymiana jednego wtryskiwacza może nie rozwiązać problemu.

Wyciek przy wtrysku a lejący wtryskiwacz

Wyciek widoczny w okolicy wtryskiwacza nie musi oznaczać, że sam wtryskiwacz „leje” do cylindra. Trzeba odróżnić trzy sytuacje:

• wyciek zewnętrzny z przewodu, złączki lub przewodu przelewowego,
• nieszczelność wewnętrzną wtryskiwacza, która może zaburzać dawkowanie albo powodować nadmierny przelew,
• przedmuch spod wtryskiwacza, związany z uszczelnieniem, podkładką albo gniazdem w głowicy.

Czarny nagar, syczenie i zapach spalin przy podstawie wtryskiwacza wskazują na potrzebę kontroli uszczelnienia oraz gniazda. Nie są samodzielnym dowodem hydraulicznego uszkodzenia wtryskiwacza.

Jaki test ma sens przy konkretnym objawie?

Objaw	Co może oznaczać	Pierwszy sensowny test	Czego wynik nie potwierdza
Nierówna praca benzyny	Zapłon, dolot, paliwo, kompresja	OBD, kontrola świec i cewek	Sam kod nie wskazuje wtryskiwacza
Wypadanie na jednym cylindrze	Cewka, świeca, wtrysk, wiązka, kompresja	Zamiana cewki i kontrola świecy	Sprawna cewka nie wyklucza mechaniki silnika
Trudny rozruch Diesla	Akumulator, filtr, zapowietrzenie, ciśnienie, przelew	Kontrola rozruchu i ciśnienia w szynie	Przelew nie ocenia całego wtryskiwacza
Dymienie i brak mocy	Wtrysk, EGR, dolot, turbo, kompresja	OBD oraz kontrola dolotu i parametrów układu	Kolor dymu nie daje pewnej diagnozy
Wyciek lub zapach paliwa	Przewód, złącze, listwa, uszczelnienie, wtryskiwacz	Oględziny na zgaszonym silniku	Miejsce zapachu nie przesądza źródła nieszczelności
Rosnący poziom oleju	Paliwo w oleju, m.in. przez nieszczelność lub nieprawidłowe dawkowanie	Ograniczenie jazdy i diagnostyka warsztatowa	Objaw nie wskazuje jednego elementu bez pomiarów
Problem tylko na ciepło	Wiązka, cewka, czujnik, wtrysk, kompresja	Odczyt parametrów w chwili występowania objawu	Brak błędu nie wyklucza usterki

Zakres testu i wartości graniczne zależą od silnika oraz dokumentacji producenta. W diagnostyce common rail producent Delphi zaleca ocenę kodów, instalacji, ciśnienia i pracy układu jako całości, a nie wymianę części na podstawie pojedynczego objawu: zalecenia Delphi dotyczące obsługi wtryskiwaczy common rail.

Jak interpretować diagnostykę wtryskiwaczy

OBD i korekty dawki

Odczyt OBD jest dobrym początkiem, ponieważ pokazuje kody błędów, warunki ich zapisania i parametry bieżące. Nie jest jednak wyrokiem dla konkretnego wtryskiwacza. Kod dotyczący cylindra mówi, że sterownik wykrył problem związany z pracą tego cylindra, a nie że znalazł uszkodzoną część.

Tak samo należy traktować korekty dawki. Mogą być reakcją sterownika na różnice wynikające z kompresji, zapłonu, ciśnienia paliwa, wiązki, nieszczelności lub pracy samego wtrysku. Wynik ma wartość dopiero zestawiony z temperaturą silnika, obrotami, ciśnieniem paliwa i pozostałymi pomiarami.

Test przelewowy Diesla

Test przelewowy sprawdza, czy w określonych układach common rail jeden lub więcej wtryskiwaczy nie oddaje nadmiernej ilości paliwa na powrót. Może pomóc wyjaśnić trudny rozruch albo problem z uzyskaniem odpowiedniego ciśnienia w szynie.

Test przelewowy nie sprawdza całego wtryskiwacza. Nie ocenia w pełni jakości rozpylania, rzeczywistej dawki, szczelności końcówki, sterowania elektrycznego ani wszystkich problemów pompy wysokiego ciśnienia. Wynik należy porównać z procedurą przewidzianą dla danego układu, bez stosowania jednej normy dla każdego Diesla.

Test ciśnienia, szczelności i test na stanowisku

Diagnostyka powinna rozdzielać stronę niskiego ciśnienia od wysokiego ciśnienia. Problem może leżeć przed pompą, w filtrze, przewodzie, pompie, regulatorze, wtryskiwaczach albo instalacji sterującej.

Jeżeli wyniki są niejednoznaczne albo naprawa ma być kosztowna, właściwym etapem jest test na stanowisku probierczym. Pozwala on ocenić parametry wtryskiwacza w warunkach kontrolowanych, zgodnie z procedurą dla danego typu elementu. Po wymianie części w niektórych układach common rail może być potrzebne wpisanie kodu charakterystyki do sterownika silnika — zależy to od pojazdu i zastosowanego układu.

Kolejność diagnostyki przed czyszczeniem lub wymianą

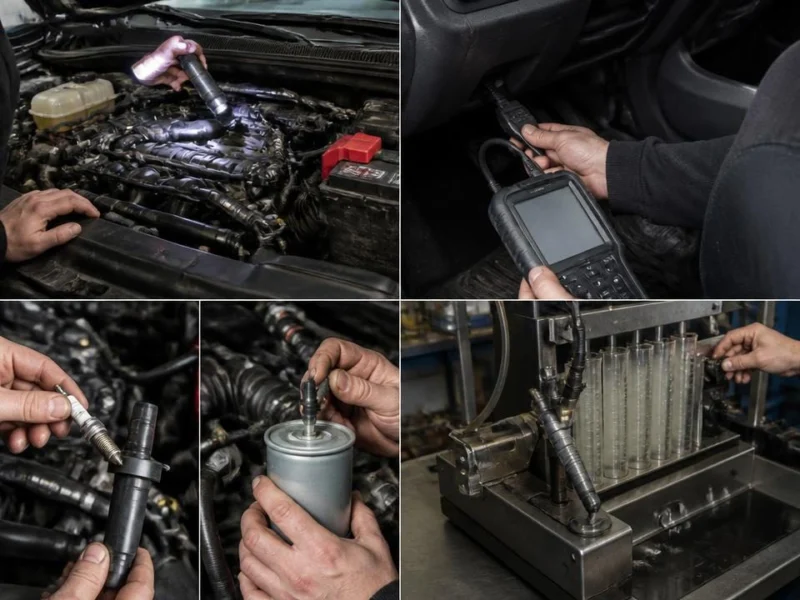

Objaw → oględziny i OBD → test różnicujący dla benzyny lub Diesla → test stanowiskowy → naprawa.

1. Ustal warunki objawu. Odczytaj kody OBD i zapisz, czy problem występuje na zimnym lub rozgrzanym silniku, na biegu jałowym czy pod obciążeniem oraz czy dotyczy jednego cylindra.
2. Wykonaj oględziny. Sprawdź wtryskiwacze, przewody, przelewy, złącza i okolice podstawy wtryskiwacza pod kątem wycieku, przedmuchu, uszkodzeń wiązki i luźnych połączeń.
3. Dobierz test różnicujący. W benzynie z wypadaniem zapłonu na jednym cylindrze najpierw sprawdź świecę i cewkę, w razie potrzeby zamieniając je między cylindrami; potem oceń wtryskiwacz i kompresję. W Dieslu z trudnym rozruchem najpierw skontroluj akumulator i prędkość rozruchową, filtr oraz obwód niskiego ciśnienia, następnie ciśnienie rozruchowe w układzie wysokiego ciśnienia. Test przelewowy jest kolejnym etapem, a nie zamiennikiem tych kontroli.
4. Potwierdź podejrzenie pomiarem właściwym dla układu. Zależnie od wyniku obejmuje to kontrolę elektryczną wtryskiwacza i wiązki, ocenę ciśnienia paliwa, próbę szczelności, analizę danych diagnostycznych lub test przelewowy w Dieslu.
5. Przy wyniku niejednoznacznym zleć test stanowiskowy. Jest szczególnie wskazany przed regeneracją albo zakupem nowych wtryskiwaczy, ponieważ pozwala oddzielić problem dawki, rozpylania, szczelności lub sterowania od usterek pozostałych elementów układu.
6. Dopiero potem wybierz naprawę. Czyszczenie ma sens przy potwierdzonych osadach lub ograniczonym przepływie; nie usunie uszkodzenia elektrycznego, zużycia mechanicznego, pęknięcia ani nieszczelności. Po montażu sprawdź szczelność i wykonaj wymagane dla danego pojazdu kodowanie.

Do podstawowej oceny wystarczą skaner OBD odpowiedni do auta, dokumentacja serwisowa, latarka i rękawice. Pomiarów wysokiego ciśnienia common rail nie należy wykonywać samodzielnie ani rozszczelniać przewodów podczas pracy silnika.

Kiedy nie jechać dalej

W samochodzie z common rail nie wolno odkręcać przewodów wysokiego ciśnienia przy pracującym silniku ani szukać wycieku dłonią. Paliwo w takim układzie pracuje pod bardzo wysokim ciśnieniem i może spowodować poważne obrażenia. Zasady bezpiecznej obsługi urządzeń do testowania Diesla opisuje materiał Bosch dotyczący bezpiecznej pracy przy układach Diesla.

Objaw wskazuje kierunek, ale o wymianie wtryskiwacza powinien decydować wynik testu właściwego dla danego silnika. Przy wycieku paliwa, paliwie w oleju lub podejrzeniu problemu w układzie common rail priorytetem jest bezpieczeństwo i diagnostyka warsztatowa, a nie dalsza jazda ani próba naprawy dodatkiem do paliwa.
